角Rの測り方
チェック用PDA工房では、ご希望のサイズ・形状で保護フィルムを製作する「オーダーカット」サービスをご提供しております。
角のR加工（丸め加工）にも対応しており、本ページではご自宅でお試しいただける簡易的な角Rの測り方についてご紹介いたします。
角Rとは

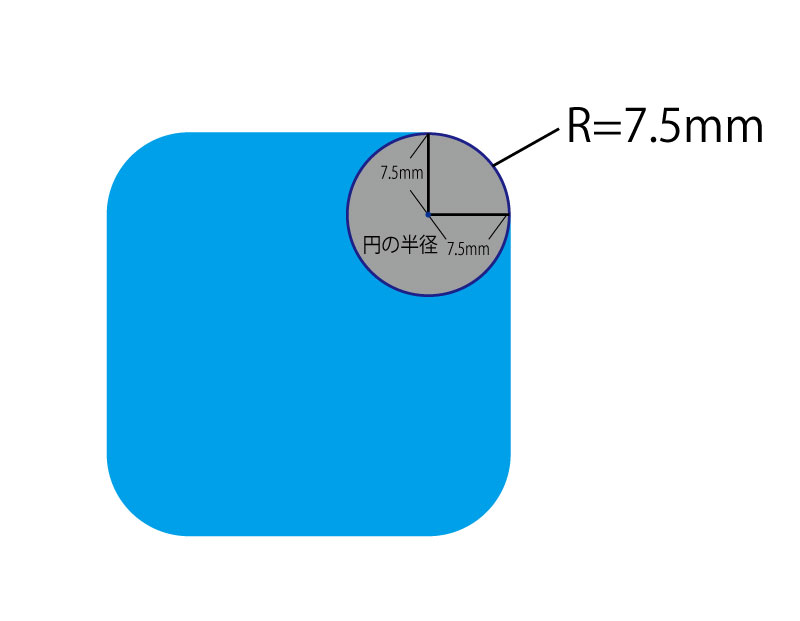

角Rとは、角のカーブの大きさを表す数値です。
角の曲線部分を円の一部（円弧）とした場合、その円の半径が角Rの値となります。
例えば、半径7.5mmの円の円弧で角が形成されている場合、角Rは「R7.5mm」となります。
簡易R測定シートを用いた測り方
「簡易R測定シート」をA4用紙に印刷する
PDA工房では無料でダウンロードできる「簡易R測定シート」をご用意しております。
A4用紙に印刷のうえ、ぜひご活用ください。
※印刷の際は、必ず「実際のサイズ(100%)」に設定してください。
「用紙に合わせる」や縮小・拡大印刷を行うと実寸と異なり、正確に採寸できません。
STEP
1

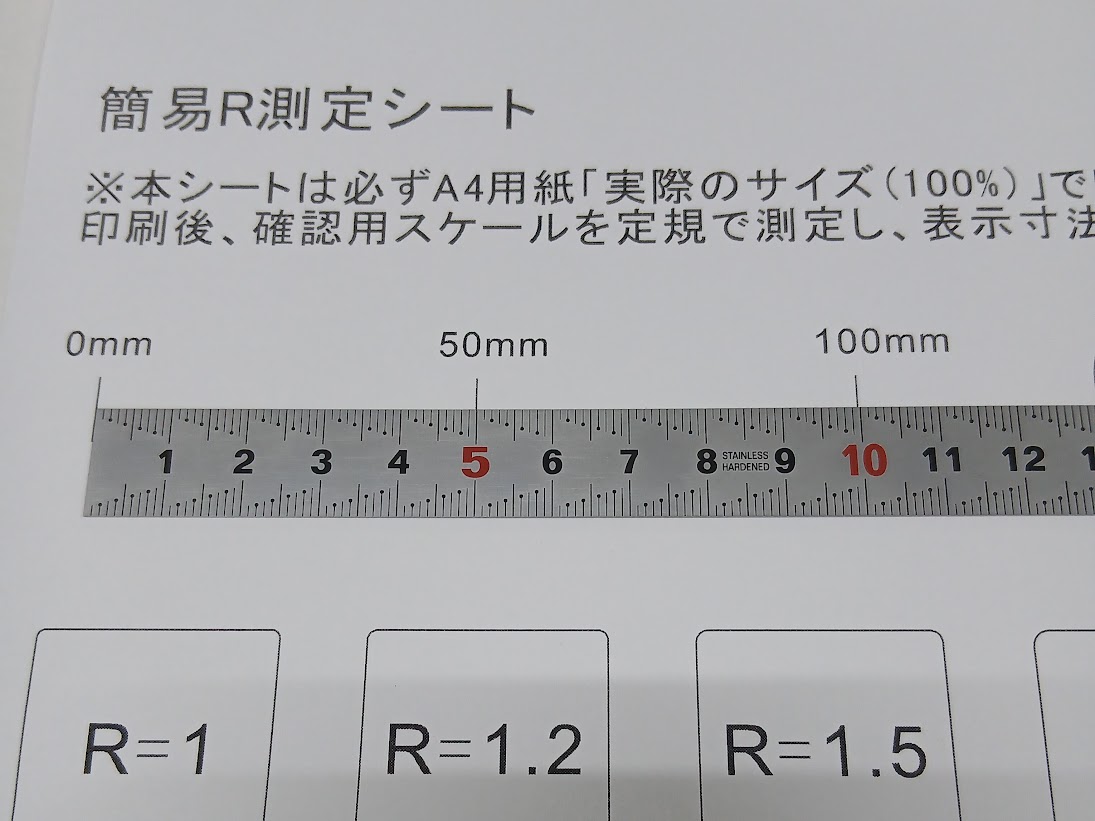

「簡易R測定シート」のサイズ確認

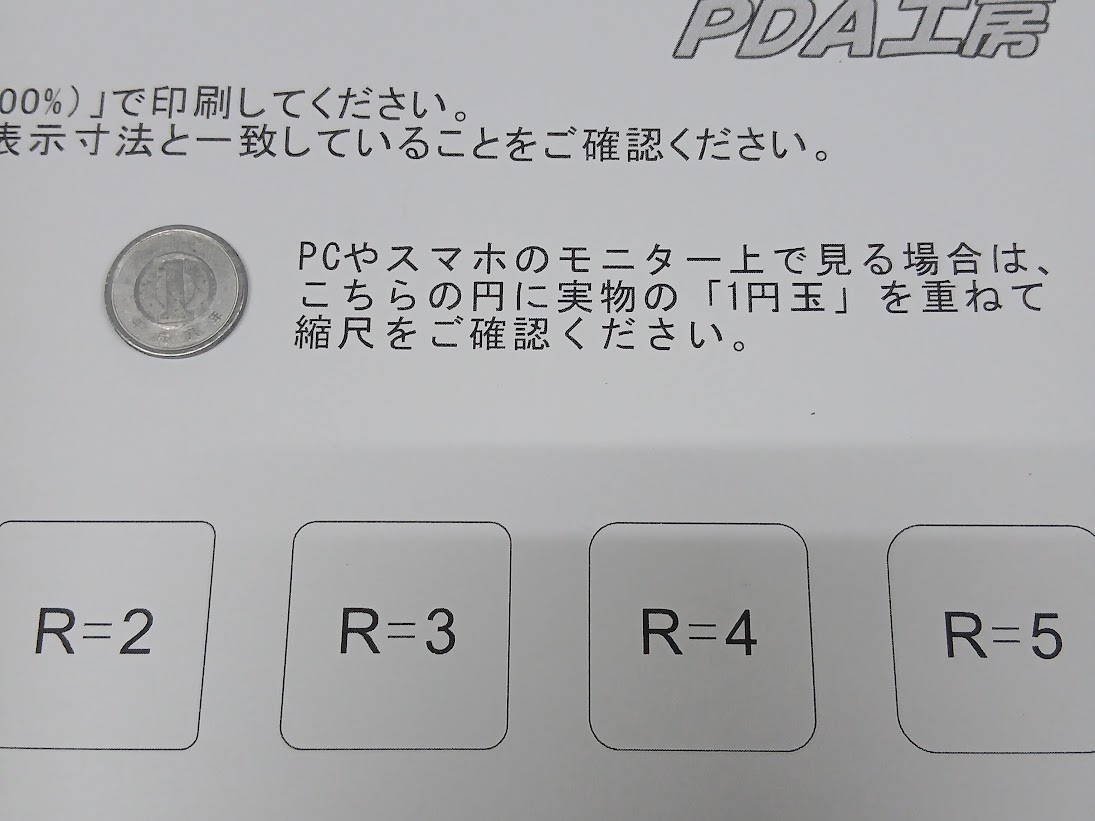

「簡易R測定シート」を実際のサイズ(100%)で印刷したら、縮尺が正しいかを定規や1円玉を使って確認します。
※実寸と異なる場合、正確に採寸できませんので、必ずご確認ください。
STEP
2

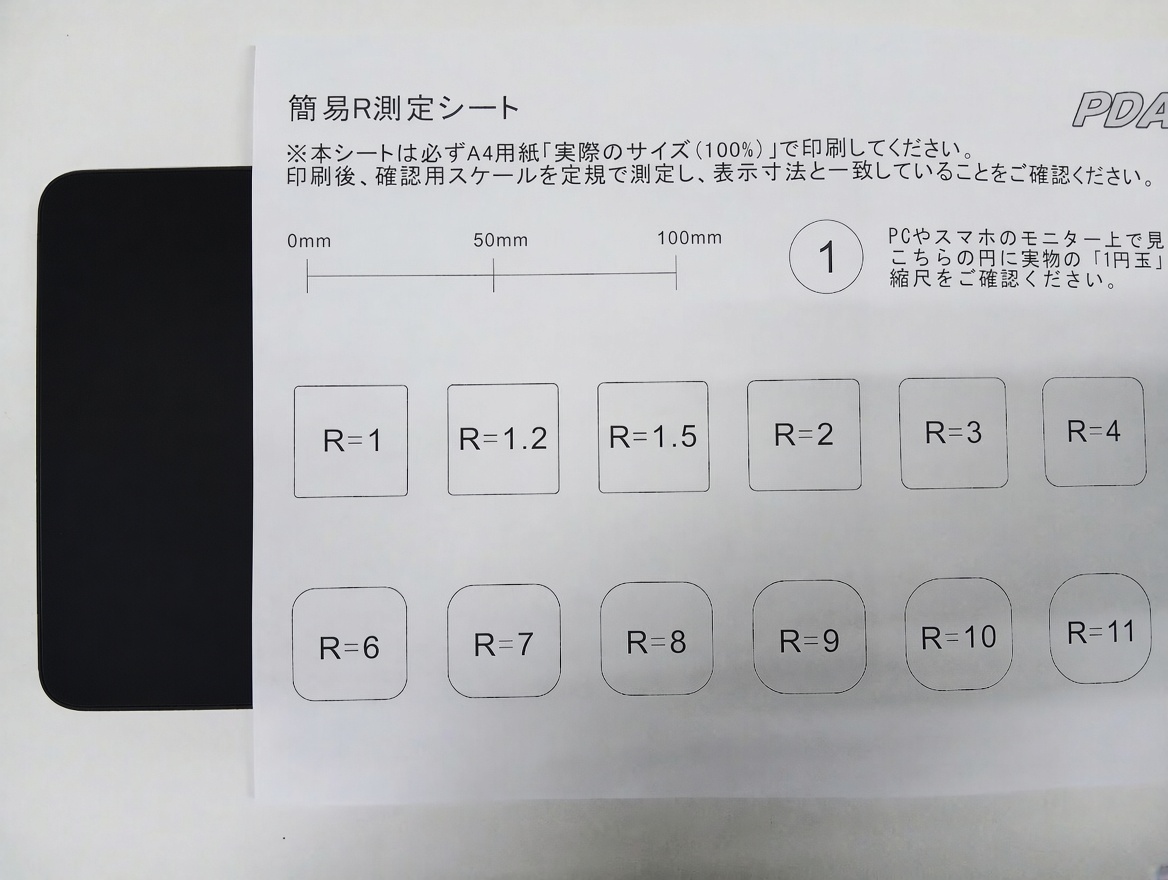

採寸したい角に測定シートを重ねて確認
採寸したい角に測定シートを重ね、おおまかなR値を確認します。
STEP
3

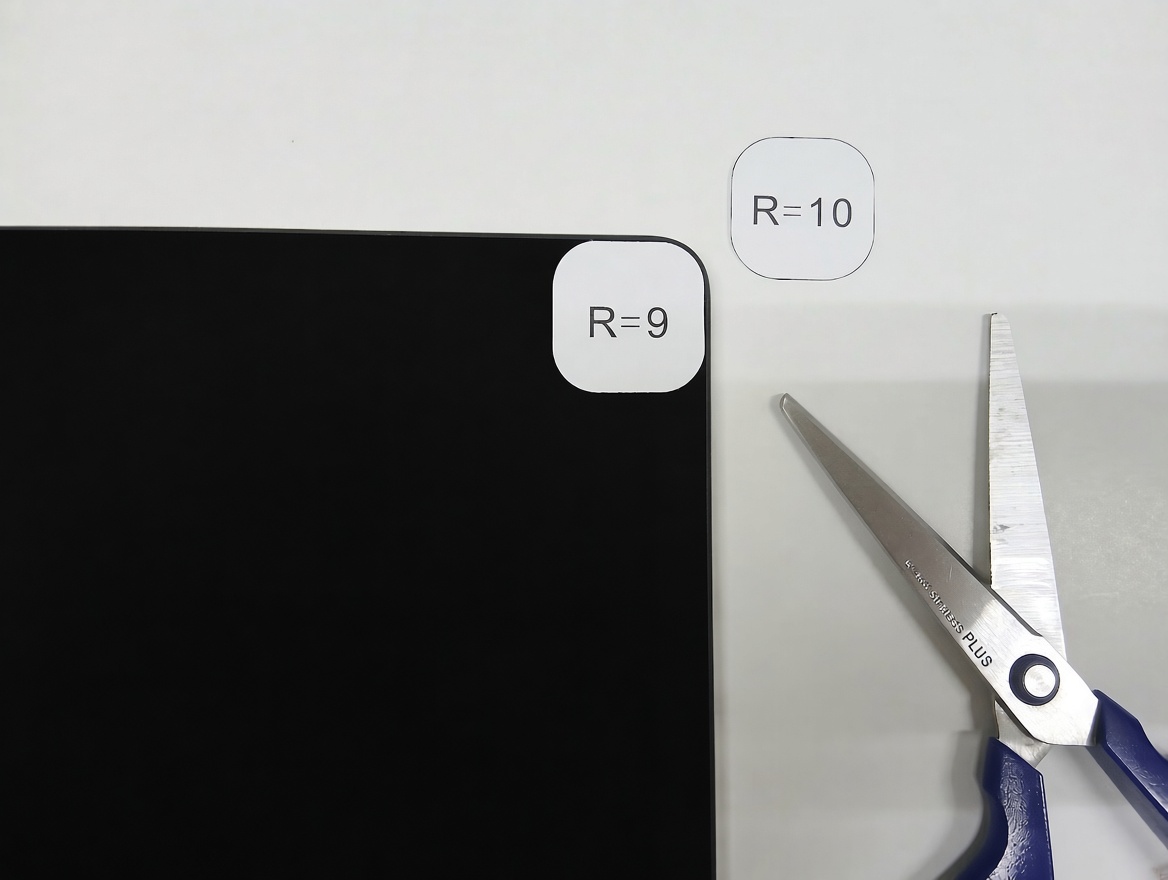

測定シートを切り取り、角に合わせる
STEP3で確認したおおよその値を参考に、近いR値を測定シートから切り取り、採寸したい角にあわせます。
2～3種類を比較し、最も形状が近いものをご確認ください。
STEP
4
角が直角の場合は？
フィルムを直角（R0mm）で製作した場合、角から剥がれやすくなる可能性がございます。
そのため、貼り付け面が直角でも、1.0mm～1.2mmほど丸みを付けて製作することをおすすめしております。
※「オーダーカット(汎用サイズ)保護フィルム」の標準サイズはR1.2mmです。
変更をご希望の場合は、備考欄に希望のサイズを記入してご注文ください。
